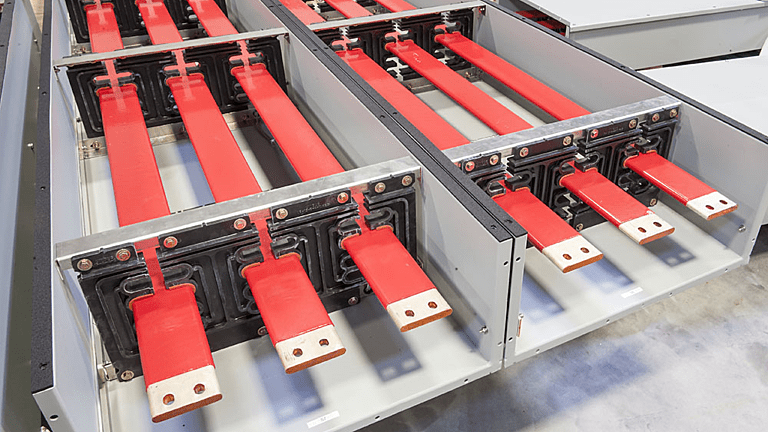

محاسبه ظرفیت باسداکت برای پروژهها و طراحی صحیح آن برای جلوگیری از اتلاف انرژی، افزایش ایمنی و کارایی سیستم برق اهمیت بالایی دارد. باسداکت یکی از تجهیزات بسیار مهم در سیستم های توزیع برق است که برای انتقال جریان در ساختمان ها، کارخانه ها، مراکز تجاری و پروژه های صنعتی مورد استفاده قرار میگیرد. انتخاب ظرفیت مناسب باسداکت علاوه بر افزایش ایمنی، نقش بسیار مهمی در جلوگیری از افت ولتاژ، حرارت بیش از حد و کاهش هزینه های تعمیرات دارد.
به همین دلیل آشنایی با عوامل تاثیرگذار و روش صحیح محاسبه ظرفیت باسداکت برای مهندسین برق و طراحان سیستم های الکتریکی ضروری است. در این مطلب به صورت کامل و کاربردی به بررسی این عوامل و روش های محاسبه میپردازیم.
پیشنهاد مطالعه: باسداکت در ساختمان و برج ها
عوامل مهم در محاسبه ظرفیت باسداکت
1. بررسی بار الکتریکی پروژه
اولین و مهمترین عامل در انتخاب ظرفیت باسداکت، مقدار باری است که قرار است از طریق آن منتقل شود. این بار میتواند شامل بارهای موتوری، روشنایی، تجهیزات حفاظتی، پمپ ها، سیستم های سرمایشی و گرمایشی باشد. بارهای موتوری هنگام راه اندازی جریان لحظه ای بالایی دارند و این جریان باید در محاسبات ظرفیت باسداکت لحاظ شود. همچنین در پروژه های صنعتی که تعداد زیادی موتور وجود دارد، اضافه شدن ضریب همزمانی میتواند تاثیر مستقیم بر انتخاب ظرفیت داشته باشد.
2. ضریب توان بار
ضریب توان یا پاورفاکتوریکی از مهمترین پارامترها در محاسبه جریان مدار است. هرچه ضریب توان کمتر باشد، جریان بیشتری از باسداکت عبور میکند. برای مثال بارهایی که شامل موتورهای القایی هستند معمولا ضریب توان پایین تری دارند، بنابراین نیاز به ظرفیت باسداکت بالاتری خواهند داشت. در پروژه های استاندارد معمولا ضریب توان بین 0.8 تا 0.9 در نظر گرفته میشود.
3. افت ولتاژ مجاز در مسیر
باسداکت ها معمولا در مسیرهای طولانی و بین طبقات استفاده میشوند. افت ولتاژ در مسافت های زیاد میتواند بر عملکرد تجهیزات تاثیر منفی بگذارد. برای جلوگیری از کاهش راندمان سیستم، باید ظرفیت باسداکت طوری انتخاب شود که افت ولتاژ از مقدار استاندارد تجاوز نکند. در سیستم های فشار ضعیف، افت ولتاژ مجاز معمولا بین 3 تا 5 درصد در نظر گرفته میشود.
4. شرایط محیطی پروژه
دمای محیط، رطوبت، گردوغبار، مواد خورنده و شرایط نصب از عوامل مهمی هستند که در انتخاب باسداکت مناسب تاثیر میگذارند. برای مثال در کارخانه های فولاد، پروژه های پتروشیمی یا محیط های مرطوب باید از باسداکت های مقاوم در برابر حرارت و خوردگی استفاده شود. افزایش دمای محیط باعث کاهش ظرفیت جریان دهی باسداکت میشود و در نتیجه باید ظرفیت بالاتری انتخاب گردد.
5. کلاس عایق و نوع هادی باسداکت
باسداکت ها با هادی آلومینیومی یا مسی تولید میشوند. باسداکت با هادی مسی جریان بیشتری نسبت به نمونه آلومینیومی تحمل میکند. کلاس عایق نیز بر تحمل دما و سطح ایمنی تاثیرگذار است. انتخاب نوع مناسب هادی و عایق برای هر پروژه بسته به نیازهای امنیتی و اقتصادی انجام میشود.
6. نوع مصرف کننده ها و ویژگیهای آنها
مصرف کننده ها شامل تجهیزات مختلفی هستند و هر کدام ویژگیهای خاص خود را دارند. برخی مهمترین ویژگیهای تاثیرگذار عبارتند از:
- جریان راه اندازی بالا در موتورهای الکتریکی
- نوسانات جریان در بارهای حساس
- بارهای یکسوکننده یا غیرخطی که هارمونیک ایجاد میکنند
- مصرف کنندگان دارای جریان دائم بالا مثل چیلرها یا آسانسورها
در صورت وجود هارمونیک، باید باسداکت با ظرفیت بالاتر انتخاب شود تا گرم شدن بیش از حد پیش نیاید.
7. استانداردها و الزامات طراحی
باسداکت ها باید براساس استانداردهای IEC یا NEMA انتخاب و طراحی شوند. این استانداردها محدوده های مجاز دما، جریان نامی، مقاومت مکانیکی و کلاس حفاظتی IP را مشخص میکنند. رعایت نکردن این استانداردها باعث کاهش طول عمر باسداکت و افزایش خطرات الکتریکی میشود.
نحوه محاسبه ظرفیت باسداکت
برای محاسبه ظرفیت باسداکت میتوان از مراحل زیر استفاده کرد:
مرحله 1: محاسبه بار کل پروژه
بار کل برابر است با مجموع بارهای موتوری، روشنایی، الکترونیکی و تجهیزات کمکی.
فرمول بار کل:
Ptotal = Pmotor + Plighting + Paux
در این مرحله باید جریان های راه اندازی، ضریب همزمانی و اضافه بار نیز در نظر گرفته شود.
مرحله 2: محاسبه جریان نامی
بعد از تعیین توان کل، جریان نامی مدار محاسبه میشود.
فرمول جریان سه فاز:
I = P / (1.73 × V × PF)
در این فرمول:
- P توان کل بر حسب وات
- V ولتاژ
- PF ضریب توان است
مرحله 3: لحاظ کردن ضرایب اصلاحی
ضرایب اصلاحی شامل موارد زیر هستند:
- ضریب دمای محیط
- ضریب هارمونیک
- ضریب همزمانی
- ضریب شرایط نصب
جریان نهایی بعد از اعمال ضرایب محاسبه میشود:
Ifinal = Inominal × Ktemp × KHarm × Kinstall
مرحله 4: انتخاب ظرفیت استاندارد باسداکت
ظرفیت باسداکت باید از جریان نهایی بیشتر باشد. برای مثال اگر جریان نهایی 800 آمپر باشد، باسداکت 1000 آمپر انتخاب میشود تا ضریب اطمینان حفظ گردد.
مرحله 5: بررسی افت ولتاژ
افت ولتاژ با توجه به طول مسیر باسداکت کنترل میشود. در صورتی که افت ولتاژ بیشتر از حد مجاز باشد باید ظرفیت بالاتر انتخاب گردد یا قطر هادی افزایش یابد.
انتخاب ظرفیت مناسب باسداکت یکی از مهمترین بخش های طراحی سیستم های قدرت در انواع پروژه ها است. برای جلوگیری از مشکلاتی مثل گرم شدن بیش از حد، افت ولتاژ، قطع مدار و کاهش راندمان، باید تمام عوامل موثر مانند بار کل پروژه، ضریب توان، شرایط محیطی، افت ولتاژ و استانداردهای طراحی به دقت بررسی شوند. با رعایت این موارد میتوان بهترین ظرفیت را برای باسداکت انتخاب کرد تا سیستم الکتریکی پروژه به صورت پایدار و ایمن کار کند.
