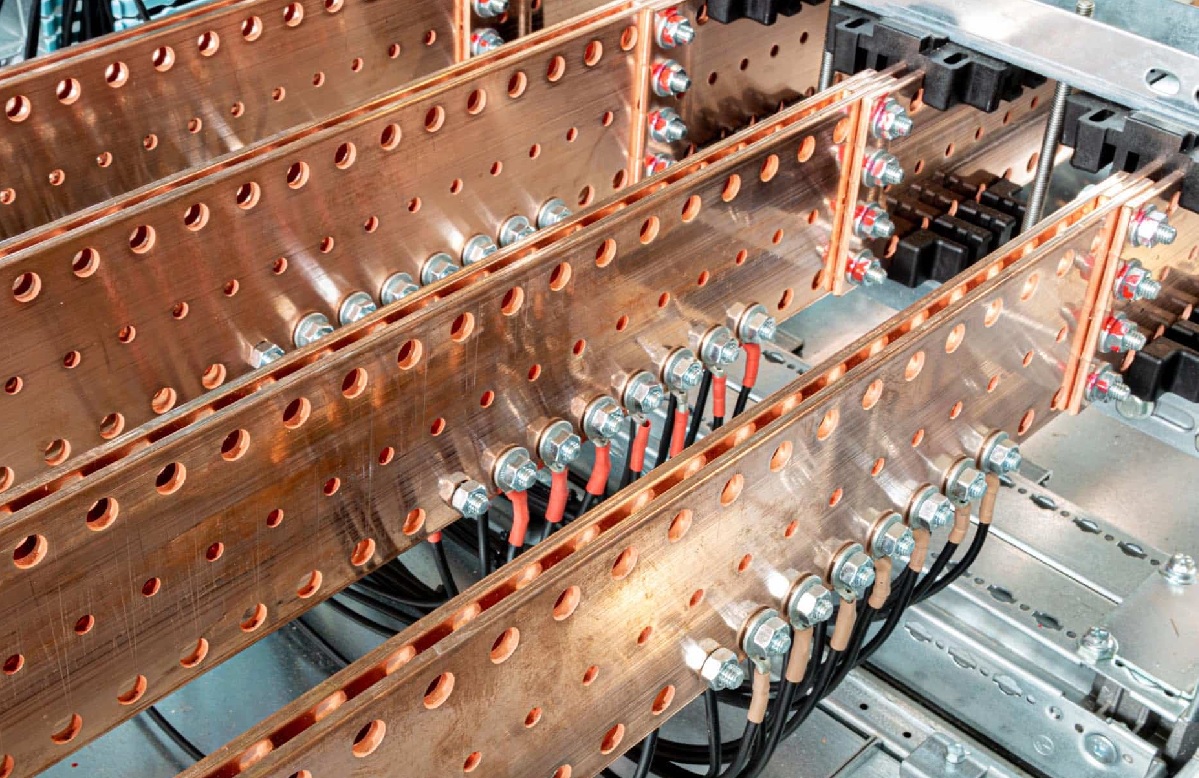

شینه بندی پست برق در واقع نحوه آرایش و اتصال شینه ها، کلید ها و تجهیزات مختلف مانند ترانسفورماتور ها، سکسیونر ها و بریکر ها در یک پست برق است. شینه یا باس بار یک هادی فلزی با ظرفیت عبور جریان بالا است که انرژی الکتریکی را بین تجهیزات مختلف پست برق توزیع می کند.
انتخاب نوع شینه بندی پست برق تاثیر مستقیم بر قابلیت اطمینان، ایمنی، هزینه ساخت، سهولت تعمیر، انعطاف پذیری بهره برداری و تداوم برق رسانی دارد. به همین دلیل مهندسان برق هنگام طراحی پست، نوع شینه بندی را با توجه به سطح ولتاژ، میزان بار، اهمیت شبکه و هزینه ها انتخاب می کنند.
پیشنهاد مطالعه: شینه چیست؟
مزایای شینه بندی اصولی در پست برق
- افزایش قابلیت اطمینان شبکه
- کاهش خاموشی مصرف کنندگان
- افزایش ایمنی بهره برداری
- امکان انجام تعمیرات بدون قطع برق
- مدیریت بهتر بار ها
- سهولت توسعه آینده
انواع شینه بندی پست برق
در ادامه مهم ترین انواع شینه بندی پست برق را معرفی می کنیم. این متن به صورت سئو شده و با تکرار مناسب کلمه کلیدی شینه بندی پست برق نوشته شده است.
1. شینه بندی تک شینه Single Bus
در این نوع شینه بندی پست برق، همه فیدر ها و تجهیزات به یک شینه مشترک متصل می شوند. این ساده ترین و ارزان ترین روش شینه بندی است و بیشتر در پست های با اهمیت کم یا متوسط استفاده می شود.
فیدر 1 ----|
|
فیدر 2 ----|===== شینه اصلی ===== ترانس
|
فیدر 3 ----|
مزایا:
- هزینه کم
- طراحی و بهره برداری ساده
- فضای نصب کم
معایب:
- در صورت بروز خطا روی شینه، کل پست از مدار خارج می شود
- قابلیت اطمینان کم
2. شینه بندی تک شینه با سکشن بندی Single Bus Sectionalized
در این نوع شینه بندی پست برق، شینه اصلی به دو یا چند قسمت تقسیم می شود و بین بخش ها یک کلید یا سکسیونر قرار می گیرد. به این ترتیب اگر یک قسمت دچار خطا شود کل شینه از دسترس خارج نمی شود.
فیدر1 ----| |---- فیدر2
|======|====|
| A | B |
|======|====|
فیدر3 ----| |---- فیدر4
مزایا:
- افزایش قابلیت اطمینان نسبت به تک شینه
- قطع محدودتر در زمان خطا
معایب:
- کمی پیچیده تر و گران تر
- همچنان وابستگی بالا به شینه مرکزی
3. شینه بندی دوبل Double Bus
در این نوع شینه بندی پست برق، دو شینه موازی وجود دارد و هر فیدر می تواند از طریق کلید ها به یکی از این دو شینه متصل شود. اپراتور می تواند در صورت نیاز بار را بین دو شینه تقسیم یا منتقل کند.
فیدر1 ----o---- شینه 1 ========
\
o---- شینه 2 ========
فیدر2 ----o---- شینه 1 ========
\
o---- شینه 2 ========
مزایا:
- قابلیت اطمینان بالا
- امکان تعمیرات بدون قطع کلی برق
- انعطاف پذیری زیاد
معایب:
- هزینه ساخت و نگهداری بالا
- نیاز به فضای بیشتر
- پیچیدگی بهره برداری
4. شینه بندی دوبل با باس ترانسفر Main and Transfer Bus
در این روش یک شینه اصلی و یک شینه کمکی یا ترانسفر وجود دارد. زمانی که نیاز به تعمیر یا تست بریکر ها باشد، فیدر ها به شینه ترانسفر منتقل می شوند.
فیدرها ---- بریکر ---- شینه اصلی ========
\
سکسیونر ---- شینه ترانسفر ========
مزایا:
- امکان تعمیر بریکر بدون قطع بار
- هزینه کمتر از دوبل واقعی
- کاربرد گسترده در پست های شهری
معایب:
- هنوز وابستگی به شینه اصلی وجود دارد
- بهره برداری کمی پیچیده تر است
5. شینه بندی رینگ Ring Bus
در این نوع شینه بندی پست برق، شینه ها به صورت حلقه بسته چیده می شوند و هر بریکر بین دو فیدر قرار دارد. اگر قسمتی از حلقه دچار مشکل شود، برق از مسیر دیگر تامین می شود.
[بریکر]--فیدر1--[بریکر]--فیدر2--[بریکر]--فیدر3--[بریکر]--فیدر4--(برگشت به اول)
مزایا:
- قابلیت اطمینان بسیار خوب
- امکان ادامه کار در زمان خطا
معایب:
- طراحی و بهره برداری سخت تر
- نیاز به بریکر های بیشتر
6. شینه بندی بریکری و نیم Breaker and a Half
این روش بیشتر در سطح ولتاژ های بالا استفاده می شود. در این شینه بندی، هر دو فیدر به کمک سه بریکر حفاظت می شوند. هر فیدر عملا یک و نیم بریکر مستقل دارد.
شینه بالا ======o====o======o====== شینه پایین
| | |
فیدر1 فیدر2 فیدر3
مزایا:
- قابلیت اطمینان بسیار بالا
- امکان قطع و وصل هر فیدر بدون تاثیر بر بقیه
- مناسب شبکه های حیاتی
معایب:
- هزینه بسیار زیاد
- پیچیدگی طراحی و بهره برداری
7. شینه بندی مش Mesh Bus
در این روش ارتباط چند طرفه بین فیدر ها و شینه ها ایجاد می شود و هر مسیر چند گزینه موازی برای عبور جریان دارد.
فیدرها در قالب شبکه چند اتصالی به هم متصل هستند
مزایا:
- بالاترین سطح اطمینان
- مناسب شبکه های فوق حیاتی
معایب:
- طراحی بسیار پیچیده
- هزینه بسیار بالا
- نیاز به نیروی متخصص
معیار های انتخاب شینه بندی پست برق
برای انتخاب بهترین نوع شینه بندی پست برق باید عوامل زیر بررسی شود:
- سطح ولتاژ
- اهمیت بار
- حساسیت مصرف کننده ها
- بودجه در دسترس
- فضای محوطه پست
- میزان توسعه پذیری آینده
- تعداد فیدر ها
- سیاست های بهره برداری
برای مثال در پست های کوچک روستایی اغلب شینه بندی تک شینه استفاده می شود. اما در پست های فوق توزیع شهری معمولا شینه بندی دوبل یا ترانسفر باس رایج است. در شبکه های فوق فشار قوی و حیاتی مثل نیروگاه ها یا مراکز صنعتی بزرگ، شینه بندی های رینگ یا بریکری و نیم کاربرد بیشتری دارند.
نکات مهم در طراحی شینه بندی پست برق
- شینه باید تحمل جریان نامی و جریان اتصال کوتاه را داشته باشد.
- ایزولاسیون و فاصله هوایی باید مطابق استاندارد باشد.
- مسیر حرکت اپراتور ایمن طراحی شود.
- امکان تعمیرات بدون قطع برق تا حد ممکن فراهم شود.
- حفاظت ها با نوع شینه بندی هماهنگ باشند.
- محل نصب تجهیزات با در نظر گرفتن تهویه مناسب انتخاب شود.
شینه بندی پست برق یکی از مهم ترین بخش های طراحی پست است و نقش کلیدی در پایداری شبکه برق دارد. انتخاب صحیح نوع شینه بندی باعث افزایش ایمنی، کاهش خاموشی، بهبود قابلیت اطمینان و صرفه اقتصادی می شود. انواع مختلف شینه بندی مانند تک شینه، تک شینه سکشن بندی شده، دوبل، ترانسفر باس، رینگ، بریکری و نیم و مش هر کدام مزایا و معایب خاص خود را دارند و باید بر اساس شرایط پروژه انتخاب شوند.
