شینه ارت و شینه نول دو جزء کاملا جدا و بسیار مهم در سیستم برق ساختمان هستند و نقش های متفاوتی در مدار دارند. نول جریان برگشتی مدار را حمل میکند و ارت فقط جریان خطا را هدایت میکند. سیستم های برق ساختمان برای ایمنی، عملکرد صحیح و جلوگیری از خطرات الکتریکی، نیاز به اجزای مهمی مانند شینه ارت و شینه نول دارند. این شینه ها بخش اصلی تابلوهای برق، جعبه فیوز و مدارهای توزیع هستند و هر کدام نقش خاصی در ایمنی و کارکرد سیستم دارند.
بسیاری از مشکلات الکتریکی مانند برق گرفتگی، نشت جریان، آتش سوزی ناشی از اتصالات اشتباه یا سوختن تجهیزات، به دلیل عدم شناخت تفاوت بین ارت و نول رخ میدهد. به همین دلیل درک کاربرد، وظایف و تفاوت این دو شینه برای برقکاران، تکنسین ها و حتی کاربران عادی ضروری است.

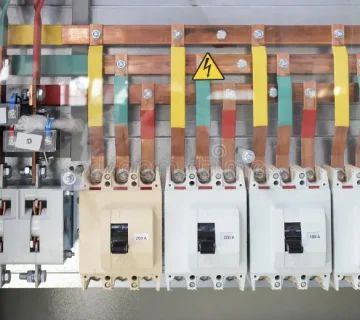

پیشنهاد مطالعه: شینه یا باسبار چیست؟

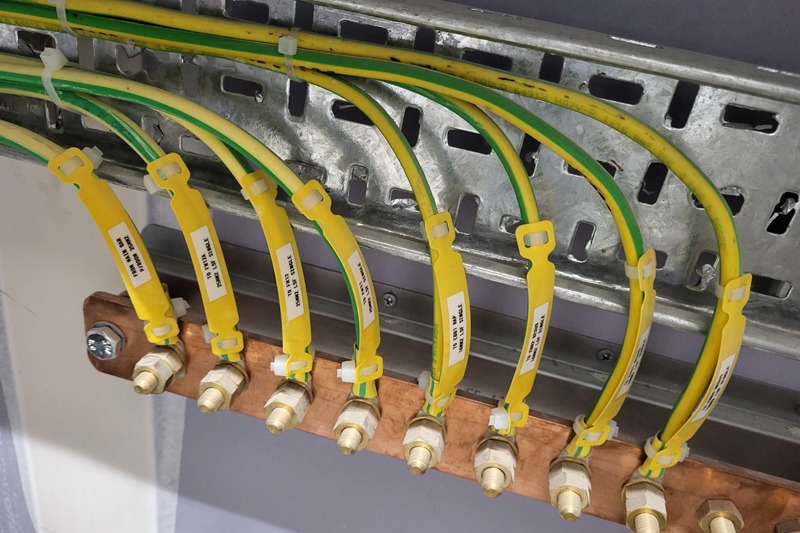

شینه ارت چیست؟
شینه ارت یک قطعه فلزی از جنس مس یا برنج است که برای اتصال سیم ارت در تابلو برق یا جعبه فیوز استفاده میشود. سیم ارت نقش هدایت جریان های نشتی یا جریان خطا را دارد و آنها را به زمین منتقل میکند تا از برق گرفتگی جلوگیری شود.
شینه ارت معمولا به بدنه تابلو یا چاه ارت متصل میشود و یک مسیر ایمن و کم مقاومت برای هدایت جریان ایجاد میکند. وجود شینه ارت در ساختمان، ایمنی تجهیزات الکتریکی را افزایش میدهد و آسیب احتمالی به انسان را به حداقل میرساند.
وظایف شینه ارت
شینه ارت چند وظیفه مهم دارد که شامل موارد زیر میشود.
- ایجاد مسیر ایمن برای عبور جریان نشتی
- جلوگیری از برق گرفتگی در صورت تماس بدن با بدنه فلزی دستگاه ها
- افزایش ایمنی مدارهای الکتریکی
- حفظ سلامت تجهیزات الکتریکی
- کاهش خطر آتش سوزی ناشی از اتصالات بد
- ایجاد پتانسیل یکسان در بدنه تجهیزات و حذف اختلاف ولتاژ خطرناک
شینه نول چیست؟
شینه نول یا شینه خنثی یک قطعه فلزی است که برای اتصال سیم نول در تابلو برق استفاده میشود. وظیفه سیم نول این است که جریان الکتریکی مصرف شده در دستگاه را به شبکه برق بازگرداند.
سیم فاز جریان را وارد دستگاه میکند و سیم نول آن را برمیگرداند. شینه نول در تابلو به سیم نول ورودی از شرکت برق متصل است و باید از شینه ارت جدا باشد تا تداخل الکتریکی ایجاد نشود.
وظایف شینه نول
نقش های اصلی شینه نول شامل موارد زیر است:
- تکمیل مدار الکتریکی و بازگرداندن جریان
- برقراری پایداری و تعادل ولتاژ
- کمک به عملکرد صحیح محافظ جان
- جلوگیری از اختلال در مدارهای الکتریکی
- ایجاد مسیر برگشت جریان بدون خطر
تفاوت شینه ارت و شینه نول
بسیاری از کاربران تصور میکنند ارت و نول یکی هستند، اما این یک اشتباه بزرگ است. تفاوت های اصلی بین شینه ارت و نول شامل موارد زیر میشود
جنس و اتصال
شینه نول به سیم نول شرکت برق متصل میشود، ولی شینه ارت به سیستم ارت یا چاه ارت ساختمان وصل است. همچنین شینه نول ممکن است به شکل گروهی یا تکی باشد، اما شینه ارت همیشه ایزوله و جدا از دیگر شینه ها نصب میشود.
نقش جریان
شینه نول جریان بازگشتی مدار را حمل میکند، اما شینه ارت فقط در صورت بروز خطا جریان را عبور میدهد. در حالت عادی سیم ارت جریان ندارد.
ایمنی
سیم نول برای عملکرد سیستم برق ضروری است ولی سیم ارت برای حفاظت و ایمنی استفاده میشود. قطع سیم نول باعث اختلال در کار دستگاه میشود اما قطع سیم ارت باعث کاهش ایمنی میشود.
نحوه اتصال در تابلو
شینه نول معمولا دارای عایق است و روی بدنه تابلو بسته نمیشود، در حالی که شینه ارت به بدنه تابلو پیچ میشود تا پتانسیل یکسان ایجاد کند.
اتصال نول به ارت، اشتباه رایج
یکی از خطرناک ترین اشتباهات در برق ساختمان، اتصال شینه نول و ارت به یکدیگر در داخل ساختمان است. این کار باعث
- برق دار شدن بدنه لوازم
- اختلال عملکرد محافظ جان
- افزایش خطر برق گرفتگی
- برگشت جریان اضافی روی سیم ارت
- ایجاد نویز و خرابی تجهیزات الکترونیکی
میشود و کاملا ممنوع است. اتصال نول و ارت تنها در نقطه ورودی شبکه و در محل شرکت برق انجام میشود، نه داخل ساختمان.
چرا وجود ارت در ساختمان ضروری است؟
وجود شینه ارت و سیستم ارت استاندارد، یکی از مهمترین اصول ایمنی برقکاری حرفه ای است. نبود ارت باعث میشود تجهیزات در برابر جریان های نشتی یا خطا بدون حفاظت باشند و در نتیجه بدنه دستگاه ها برق دار شود. نقش شینه ارت به حدی مهم است که نبود آن میتواند خطرات زیادی ایجاد کند مانند:
- برق گرفتگی شدید
- سوختن لوازم برقی
- آتش سوزی ناشی از نشت الکتریکی
- اختلال در کار محافظ جان و فیوزها
کاربردهای شینه ارت و نول در تابلو برق
شینه ارت و نول در تابلوهای برق مختلف مانند تابلو خانگی، صنعتی، کارگاهی، موتورخانه و تابلوهای توزیع نقش مهمی در ایجاد مسیرهای ایمن دارند. هر سیم الکتریکی بعد از ورود به تابلو باید به شینه مخصوص خود متصل شود تا نظم، ایمنی و عملکرد مدار تضمین شود.
انتخاب شینه مناسب
برای انتخاب شینه ارت و نول مناسب باید موارد زیر را در نظر گرفت:
- جنس مس یا برنج
- تعداد سوراخ های کافی برای اتصال سیم های متعدد
- کیفیت پیچ ها و مقاومت مناسب
- عایق مناسب برای شینه نول
- سایز مناسب نسبت به ظرفیت تابلو
اهمیت استاندارد سازی
استاندارد بودن اتصالات برق باعث افزایش ایمنی میشود. استانداردهای معتبر جهانی توصیه میکنند که شینه ارت و نول حتما از یکدیگر جدا نصب شوند و هیچ اتصالی بین آنها داخل ساختمان برقرار نشود. شینه ها باید در محل مناسب نصب شوند تا دسترسی آسان، نظم کابل کشی و ایمنی کامل فراهم شود.
نقش محافظ جان
محافظ جان یا RCD تنها زمانی عملکرد صحیح دارد که سیم نول و ارت به درستی و جداگانه در تابلو نصب شوند. اگر نول و ارت اشتباه وصل شوند محافظ جان کار نمیکند و خطرات زیادی ایجاد میشود.
اتصال اشتباه این دو شینه یکی از مهم ترین عوامل ایجاد برق گرفتگی و آتش سوزی در ساختمان ها است. شناخت تفاوت های بین ارت و نول، آشنایی با وظایف هر کدام و رعایت اصول استاندارد نصب، ایمنی سیستم برق را چند برابر میکند.
